راهنمای جامع انتخاب و خرید برج خنککننده صنعتی و ساختمانی؛ استانداردهای طراحی و انواع کولینگ تاور
در فرآیندهای صنعتی سنگین و سیستمهای تهویه مطبوع مرکزی مبتنی بر چیلرهای آبخنک (Water-Cooled Chillers)، دفع پایدار و اقتصادی حرارت مازاد، نقشی حیاتی در پایداری و راندمان کل سیستم ایفا میکند. برج خنککننده (Cooling Tower) یا کولینگ تاور، تجهیز اصلی جهت دفع این حرارت به محیط از طریق تبادل جرمی و حرارتی میان آب و جریان هوای آزاد است.
انتخاب نادرست ظرفیت برودتی، نوع مدار (باز یا بسته) یا متریال بدنه میتواند منجر به رسوبگذاری شدید، هدررفت منابع آب، خوردگی قطعات و در نهایت از کار افتادن چیلرها و خطوط تولید شود. در این مطلب الزامات فنی، مکانیزمهای عملکرد و معیارهای خرید برجهای خنککننده مدرن مورد تحلیل قرار میگیرد.
مکانیزم عملکرد و انواع برجهای خنککننده
برجهای خنککننده بر اساس مسیر گردش سیال خنکشونده، نحوه تماس آب و هوا، و الگوی جریان به دستههای زیر تقسیمبندی میشوند:
۱. برج خنککننده مدار باز (Open Circuit Cooling Tower)
در این مدل، آب گرم بازگشتی از کندانسور چیلر یا فرآیند صنعتی، مستقیماً بر روی سطوح پرکننده (پکینگها) اسپری شده و با جریان هوای مکیده یا دمیدهشده تماس مستقیم پیدا میکند. تبخیر درصد بسیار اندکی از آب، حرارت باقیمانده سیال را جذب کرده و آب خنک به مدار بازمیگردد.
۲. برج خنککننده مدار بسته (Closed Circuit Cooling Tower)
در کاربریهای حساس (نظیر کورههای القایی، صنایع دارویی و شیمیایی) که آب فرآیند نباید به هیچ عنوان با آلایندهها یا املاح هوا ترکیب شود، آب درون کویلهای مسی یا استیل به گردش درمیآید. آب پاشش جانبی بهصورت مدار ثانویه روی کویلها ریخته شده و خنککاری را بدون آلودگی سیال اصلی انجام میدهد.
۳. الگوی جریان هوا (Cross Flow vs Counter Flow)
- جریان متقاطع (Cross Flow): هوا بهصورت افقی وارد شده و با آب ریزشی عمودی برخورد میکند. نگهداری و شستشوی آسانتر پکینگها از مزایای این سیستم است.
- جریان ناهمسو یا پادجریان (Counter Flow): آب از بالا به پایین و هوا از پایین به بالا در خلاف جهت یکدیگر حرکت میکنند؛ این ساختار بالاترین راندمان انتقال حرارت در واحد حجم را فراهم میآورد.
اجزا و متریال مهندسی در برجهای خنککننده نسل جدید
برای تضمین طول عمر بالا در شرایط محیطی خشن، رطوبت دائمی و تابش اشعه UV خورشید، اجزای استاندارد برجهای خنککننده به شرح زیر انتخاب میشوند:
- بدنه و تشتک کامپوزیت فایبرگلاس (FRP): استفاده از رزینهای مرغوب پلیاستر ارتوفتالیک یا ایزوفتالیک تقویتشده با الیاف شیشه، بدنه را در برابر خوردگی اسیدی، زنگزدگی و اشعه فرابنفش کاملاً مقاوم میسازد.
- پکینگهای پربازده (Film & Splash Packings): صفحات پکینگ از جنس PVC یا PP مقاوم در برابر حرارت، سطح تماس آب و هوا را به حداکثر رسانده و راندمان تبخیر را افزایش میدهند.
- قطرهگیرها (Drift Eliminators): ممانعت از فرار قطرات آب به خارج از دهانه فن، بهینهسازی مصرف آب جبرانی (Make-up Water) و جلوگیری از پدیده پرتاب قطرات.
- فنهای اکسیال آیرودینامیک با تیغههای Airfoil: پروانههای سبک از جنس آلومینیوم یا FRP با زاویه چرخش قابل تنظیم جهت بیشترین حجم هوادهی (CFM) با کمترین مصرف انرژی الکتروموتور و حداقل تراز صوتی (Super Low Noise).
- سیستم توزیع آب و نازلهای ضدرسوب: نازلهای پلاستیکی ABS یا پلیپروپیلن با پاشش مربعی یا مخروطی یکنواخت و طراحی بدون گرفتگی (Clog-Free).
پارامترهای اساسی در محاسبه ظرفیت تن تبرید (TR) برج خنککننده
در مهندسی انتخاب کولینگ تاور، سه شاخص اصلی ملاک محاسبات قرار میگیرند:
- دمای حباب تر محیط (Wet Bulb Temperature): کمترین دمای تئوریکی که آب میتواند با فرآیند تبخیر به آن برسد.
- دمای آب ورودی و خروجی (Hot & Cold Water Temperatures): اختلاف دمای آب گرم ورودی و آب خنک خروجی که دامنه سرمایش (Range) نامیده میشود.
- فاصله تقرب (Approach): اختلاف دمای آب خروجی با دمای حباب تر محیط که استاندارد آن بین ۳ تا ۵ درجه سانتیگراد در نظر گرفته میشود.
مزایای کاربردی در پروژههای تهویه مطبوع و صنعتی
- سازگاری کامل با چیلرهای تراکمی و جذبی آبخنک
- کاهش مصرف برق چیلرها با کاهش دمای کندانسور و بهبود ضریب عملکرد (COP)
- استحکام ساختاری در برابر بارهای باد شدید و زلزله
- قابلیت تجهیز به درایوهای کنترل دور (VFD) برای بهینهسازی مصرف برق در فصول معتدل
طراحی و ساخت برج خنککننده در تهویه رویال

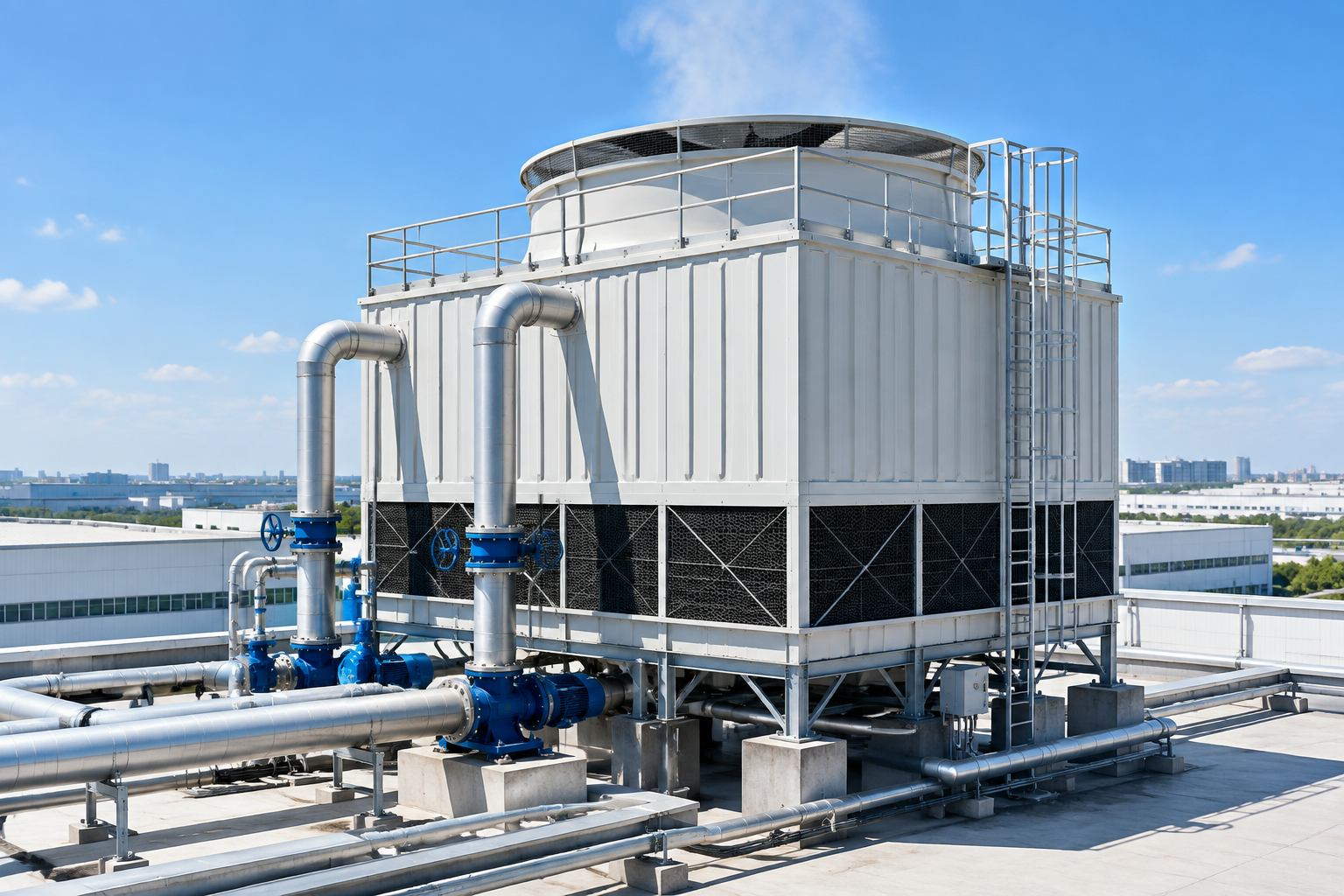

مجموعه مهندسی رویال تهویه با تکیه بر استانداردهای مهندسی CTI (Cooling Technology Institute) و ماشینآلات پیشرفته قالبگیری کامپوزیت، انواع برجهای خنککننده فایبرگلاس مدار باز، مدار بسته، مکعبی و مخروطی را متناسب با اقلیمهای مختلف کشور طراحی و تولید میکند.
مهندسان مشاور، کارفرمایان و پیمانکاران محترم میتوانند جهت دریافت کاتالوگ فنی، محاسبات نرمافزاری ظرفیت و استعلام قیمت دستگاهها به بخش برج خنک کننده تهویه رویال مراجعه نمایند.
